Magnétophone à Bande N4450 PHILIPS

Restauré à partir du : 6 janvier 2014

Voila un produit qui date de 1971 et a été fabriqué par Philips Autriche.

C’est une des premières version : WR07

Agé de plus de 40 Ans, Il est en apparence en très bon état.

- Cet appareil n’est pas de ma propre collection, il m’a été OFFERT.

Fiche RadioMuseum :

N4450 VR07 - Philips

Sa Documentation Technique :

Tape N4450 Philips

Les premières Photos :   (Un Clic dessus pour l'Agrandir !)

Mon





























Magnétophone Hi-Fi Stéréo de chez PHILIPS, le Maestro N4450.

Cet Appareil a été élaboré à Wienne.

Il a des Caractéristiques technique époustouflantes :

- Amplificateur HI-FI stéréo 2 x 25 watts.

- Accepte des Bobines de 8 à 26,5 cm.

- Trois vitesses de défilement, 4.75, 9.5 et 19 cm/s.

- Quatre pistes Audio.

- Auto reverse, équipé de six Têtes dont deux pour l’Effacement, deux pour l’Enregistrement et deux pour la lecture.

- Deux Cabestans et deux Galets presseur entraînés par un Moteur unique Hall.

- Deux Moteurs pour l'entraînement des Plateaux de Bobines.

- Bobinage Rapide : 1080 mètres de bande en moins de 250 secondes.

- Et +++++++++++++++++

Constat:

Cet Appareil a subit dans le passé plusieurs interventions et modifications dans l’Alimentation, la platine de gestion Mécaniques.

Interventions :

- Après les vérifications d’usage, je le mets sous tension et il fonctionne, les moteurs tournent, rien ne chauffe, ……… il a des pannes de Lecture et Enregistrement et des disfonctionnements Mécaniques (Freins Plateaux droit et gauche).

Démonter la Tôle Avant et le Couvercle plastique Arrière.

- Par moment, plusieurs voyants sont allumés sur le Bandeau de commandes, il ne peu fonctionner.

1) Nettoyage :

- Enlever le peu de Poussière au petit Pinceau dans l’ensemble de l’Appareil.

- Les Freins Plateaux Gauche et Droit sont déposés, enlever les vieilles graisses, remonter l’ensemble.

- Les Palpeurs de Bande Gauche et Droit sont démontés, mettre de la Graisse Silicone, remise en place et Réglages.

- Graissage mécanique.

01























2) Electronique :

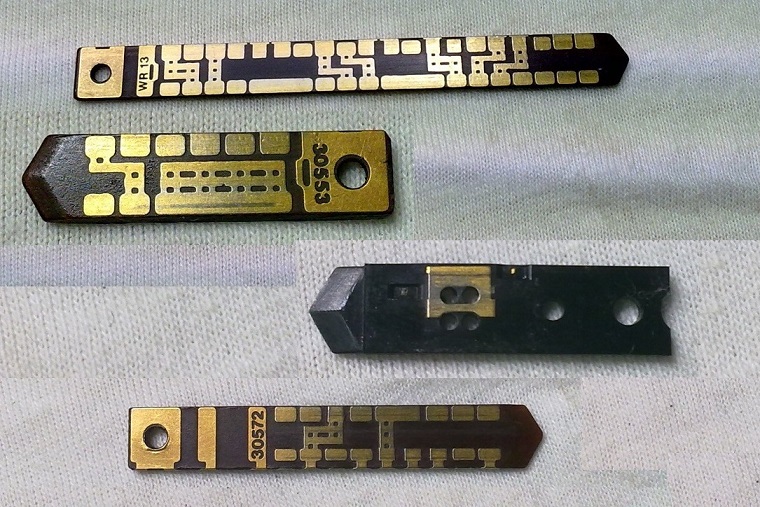

Constat, de très nombreux mauvais contacts sur les commutateurs de Fonctions.

- Tous les commutateurs sont déposés, Nettoyés, un léger Film (Graisse Silicone) et remontés.

1 6012014150























2 6012014153

3 6012014155













4 61

5 6012014164













6 6012014162























7 6012014165

8 6012014169













9 6012014171























1er Essai :

- L’Enregistrement avec une source (Tuner FM), rien ne passe ???

Après de longues recherches, je constate que l’Appareil a été Modifié, les Entrées « SOURCE » sont reliées aux Deux Potentiomètres « MICRO R  et L » en Façade.

10a 07012014176

10b 07012014181













Un enregistrement effectué, la Lecture est mauvaise avec des Têtes en Apparence propres.

- J’effectue un Nettoyage, puis Polissage des Têtes.

2ème Essai :

L’Enregistrement, puis la Lecture fonctionne parfaitement……

- La Gestion Mécanique, plusieurs mauvaises Soudures sur un Module « Flip Flop » P205. Un Transistor (AC128) est remplacé et différentes soudures sont refaites.

- Deux Condensateurs chimique (C6 et C106 de 10µf-25v) sont remplacés pour la Tension de Bande.

10c 08012014189

11 07012014173













Une Modification à été effectuée (Composants côté pistes) pour la Tension de Bande ???

12 08012014182

13 08012014183













14 08012014188

16 08012014191













- Sur la Carte Alimentation Basses-Tensions, j’enlève un Pont redresseur (B40C3000) très volumineux, qui Chauffe (Soudé Côté pistes) et remonte à l’Original les deux Ponts en parallèle (2 x BY164, qui deviennent 2 x B40C1500).

- Deux Transistors de Puissance, fixés sur le Châssis, les fils sont ressoudés et isolés avec de la Gaine Thermorétractable

 19 0901201419918 09012014197











- Des câbles de liaisons avec le Moteur Hall soudés et isolés avec du Scotch Gris, à Refaire………

20 13012014205

21 13012014208













3ème Essai avec Bande « Enregistrement » :

-Equilibrer les deux Vumètres en déviation, sur Module P106, retoucher R5 pour le Droit.

Constat :

Les deux Canaux Audio fonctionnent aléatoirement en Lecture Reverse ???

……Des mauvais contacts, Crachements Sonore émis par le Commutateur des Têtes.

.............(Le commutateur est composé de 9 Inverseurs)

- Dessouder, Démonter le Commutateur Central, au dessus des Têtes pour le Nettoyer !!!

(C’est une Opération Délicate, il y a peu de place et une grande quantité de Fils)

Voir :

1 30012014229

2 30012014226













Ce Commutateur a déjà été déposé, ......

......et remonté avec de l’Huile de Serrure = des Blocages Mécanique.

3 30012014218

4 30012014219













Ensemble de Pièces Nettoyées à l’Acétone et Alcool.

5 30012014223

6 30012014224













commutateurs-a-glissiere-le-nettoyage.pdf  Commutateur à Glissière - Le Nettoyage.pdf

Réparation d’une Piste Cuivre du Circuit Imprimé.

7 30012014228

8 30012014231













Ensemble de Commutation Nettoyé et Remonté à l’Origine.

9 30012014233























4) Travaux sur la Caisse :

-  Nettoyage et Lustrage Complet.

22 13012014210



































                     Appareil Terminé   Etiquette 2

Utilisations :

- Magnétophone Enregistrement/Lecture à Bandes, Autoreverse, quatre Pistes Mono-Stéréo, à Amplificateur Stéréo Intégré.

- Cet Appareil a été Modifié pour une Utilisation bien spécifique.

Conclusions :

« Made in Austria », Voila un Appareil Hi-Fi Stéréo d’une qualité sonore hors de commun, en très bon état et qui fonctionne très bien.

Cette remise en état aura pris environ 50 heures !!!

Cet Appareil a mérité qu’on le Restaure et qu’on lui redonne l’Apparence du NEUF, ………

.............c’est un Spécimen pour la mémoire dans le futur.
