Présentation d’un Produit Electronique très Ancien.
Date : 16 Octobre 2013
Voila un Appareil qui a été produit en 1971.
- Cet appareil est de ma propre collection.
Fiche RadioMuseum :
Son Schéma :
RadioMuseum et autres……
Caractéristiques :
Cette Platine Magnétophone Hi-Fi à bandes est un Modèle de table, avec Commutateurs, Boutons poussoirs, Potentiomètres et deux Vumètres.
- Quatre Pistes Mono, Stéréo commutable par deux Touches.
- Trois Vitesses de Bande : 4.8, 9.5 et 19 cm/s.
- Bobines de Ø 18 cm.
- Bande Passante à 19 cm/s : 40Hz à 16000 Hz.
- Entrée/Sortie par Prises DIN.
- Tension / type courant : Alimentation Courant Alternatif (CA) / 110; 130; 220; 240 Volt en 50 ou 60 Hz, Bloqué en 220 Volt, 50Hz.
- Consommation : 40 Watt
- Dimensions : L 400 x H 300 x P 140 m/m.
- Poids net : 11 kg.
Agée de 42 ans, il est entier, Complet avec quelques traces d’usure...
Les Photos : Un Clic dessus pour l'Agrandir !
D'origine c'est Cela.......................................................
Le Mien est devenu Cela.................................................
La Mécanique (à Nettoyer et Réparer)
Interventions :
- Après les vérifications d’usage, je le mets sous tension et il fonctionne, le moteur tourne, rien ne chauffe, ……… il a une panne de Lecture (Coupures Son par Intermittence sur le Canal Droit), d’enregistrement sur le Canal Droit (Saturations) et des disfonctionnements Mécaniques (Freins Plateaux).
- Réparer, Fixer le Contrepoids sur le Palpeur Automatic Switch.
- Nettoyer le Châssis, les Commutateurs, les Vumètres, les Guides, les Têtes.
1) La Mécanique d’entraînement (Galets, Cabestan, Axe Moteur, Porte Bobine), Démonter, Nettoyer, Enlever l’ancienne Graisse des Paliers lisse et remplacer par une Graisse Blanche Silicone.
2) Les deux Barrettes de Commutations Enr/Lect :

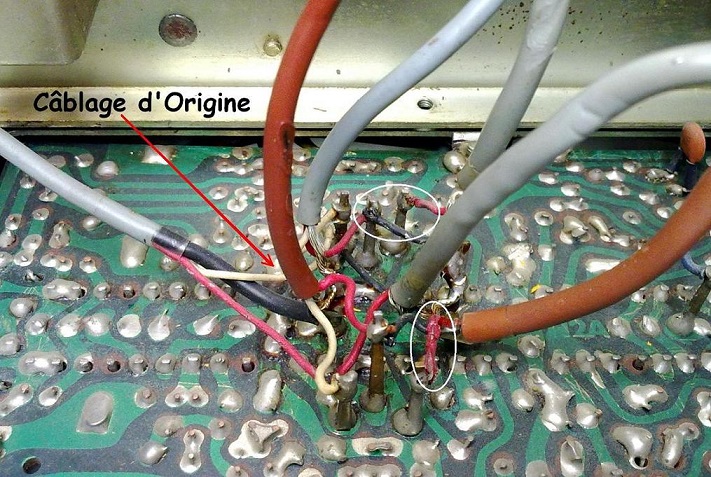

- Dessiner un Schéma, Dessouder tous les Fils arrivant sur le circuit imprimé, Démonter les Barrettes, Nettoyer toutes le pièces, léger Film de Graisse et re…câbler avec une Barrette à Cosses pour avoir un Câblage plus lisible.
Commutateurs Enr/Lect démontés pour remise à neuf.
Ma Méthode de Nettoyage :
Commutateurs-a-glissiere-le-Nettoyage.pdf
3) Lecture et Enregistrement :
- Recherche de la panne de coupure Son sur le Canal Droit à la Lecture (La Cause = Peinture Blanche sur la Piste du Trim Potentiomètre), remplacer les deux Trim Potentiomètre de 10KΩ (Droit et Gauche).
- Refaire les réglages suite à ces remplacements.
4) Eclairer les deux Vumètres en Façade.
- Réalisé un support avec deux Led SMD positionnées à 180° à placer et coller sur une bande de mousse entre les deux Vumètres.
- L'Alimentation : Avec une Diode BY148 et un Condensateur chimique de 100µf 16v, ce module Eclairage sera raccordé sur l’enroulement secondaire 6,5 volt du Transformateur Secteur.
5) Nettoyer et Lustrer, la Face avant, les Boutons et autres petits Accessoires.
Sur le Boîtier Bois sera appliqué, après ponçage, une nouvelle couche de vernis.
Photos :
Appareil Terminé
Utilisations :
- Platine Magnétophone Enregistrement / Lecture à Bandes quatre Pistes Mono-Stéréo, à raccorder à un Amplificateur et une paire d’Enceintes.
Conclusions :
"Made in Japan", Après plusieurs jours sur l'établi et un Cinquantaine d'Heures, peu de Composants à remplacer, on obtient un Appareil Stéréo d’une très bonne qualité sonore, Sain, en très bon état et qui fonctionne très bien.
Cet Appareil mérite qu’on le répare et ...
......qu'on lui redonne l’Apparence du NEUF,..............
......c’est un Spécimen pour la mémoire dans le futur.
